【Unity】Shader学习笔记

发表于 更新于

自己总结的小规律

数据类型

在Shader中，共有4种数据类型：

  • 数学数据类型：float、int、bool;向量：Vector2、Vector3、Vector4;矩阵：float2×2、float3×3、float4×4
  • UV坐标
  • Texture纹理：人物(物体)蒙皮、法线、Mask遮罩（黑白分明有规则的图案）、Noise噪声（黑白混乱的图案）
  • 像素点的世界坐标

尤其需要注意UV坐标和纹理这两类：

数学数据类型、世界坐标自不用说，在学习的过程中经常容易把UV坐标、蒙皮、Mask遮罩搞混。
尤其是UV坐标，UV坐标在ShaderGraph中是以图片展示其每个像素的数值，但其实UV坐标与Texture完全不一样。

  • UV坐标是用于映射2D纹理到3D模型的坐标，举例来说：UV坐标是中介，类似地图，2D纹理需要根据UV坐标找到在3D模型上自己应该对号入座的位置
  • 物体蒙皮：草地、金属棒球棒、墙面等纹理与形状关系不大的纹理可以随意复用；但是人体蒙皮的纹理与形状强关联，就不能随意复用
  • 法线：一般也是人体这种与形状关联性强的纹理需要使用，用来计算光照
  • Mask遮罩：黑白分明且有规则的图案，通常用来裁剪其他纹理，因为是黑白分明的图案，所以在计算的时候能发酵出很奇妙的结果
  • Noise噪声：黑白混乱的图案，通常与其他纹理组合，无规则的黑白图案能实现随机的效果

每个作用不一样，在计算的时候要各司其职，不要混淆

总之

  • UV坐标是一个正经的二维正方形，初始状态左下角为(0, 0)，右上角为(1, 1)。其主要作用是告诉纹理该如何对号入座到3D模型上
  • 纹理存储着纹理数据，每个像素点上存储着RGBA值

用类来区分UV坐标和纹理：

1
2
3
4
5
6
7
8
9
10
11
12
class UV
{
    int u;
    int v;
}

class Texture
{
    int u;
    int v;
    Vector4 color;		// `RGBA`颜色数据
}

显隐/透明

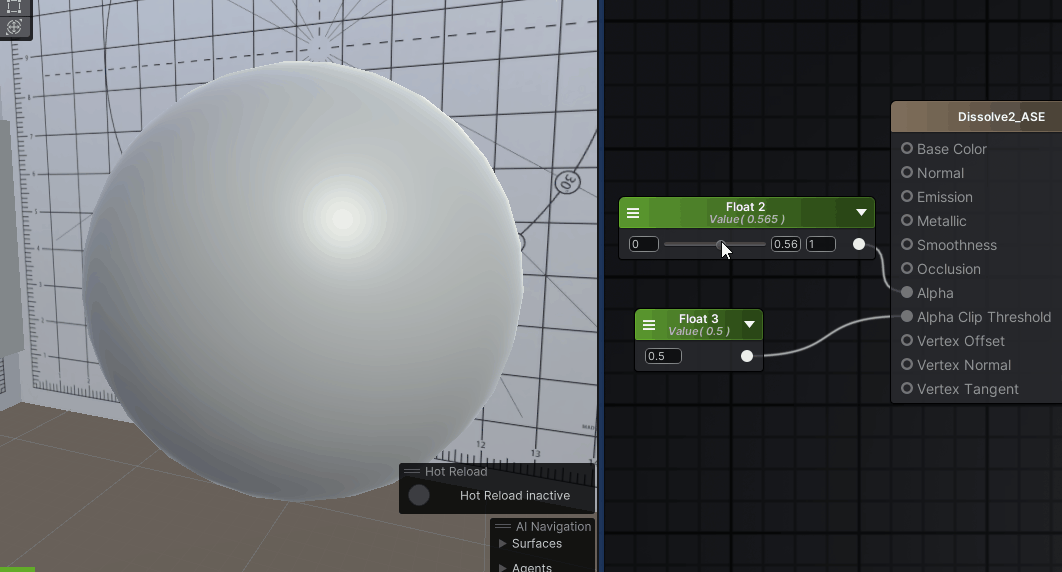

显隐

该状态为默认状态。只有两个选择要么显示，要么隐藏。

  • Alpha(float)：与阈值比较，控制物体显隐
  • Alpha Clip Threshold(float)：显影阈值，Alpha大于这个数就显示，Alpha小于这个数就隐藏

除了需要设置Alpha外，还需要设置阈值。阈值没有默认值，如果不设置阈值，就无法控制显隐。

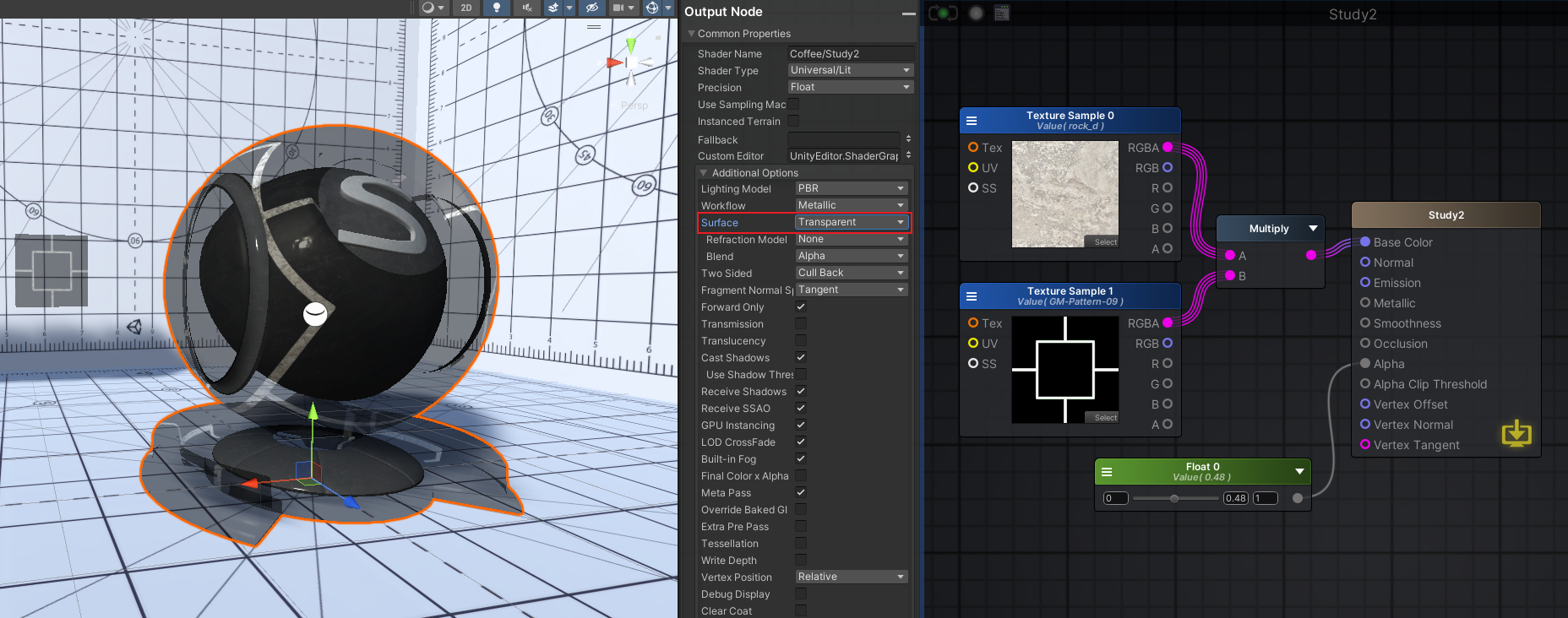

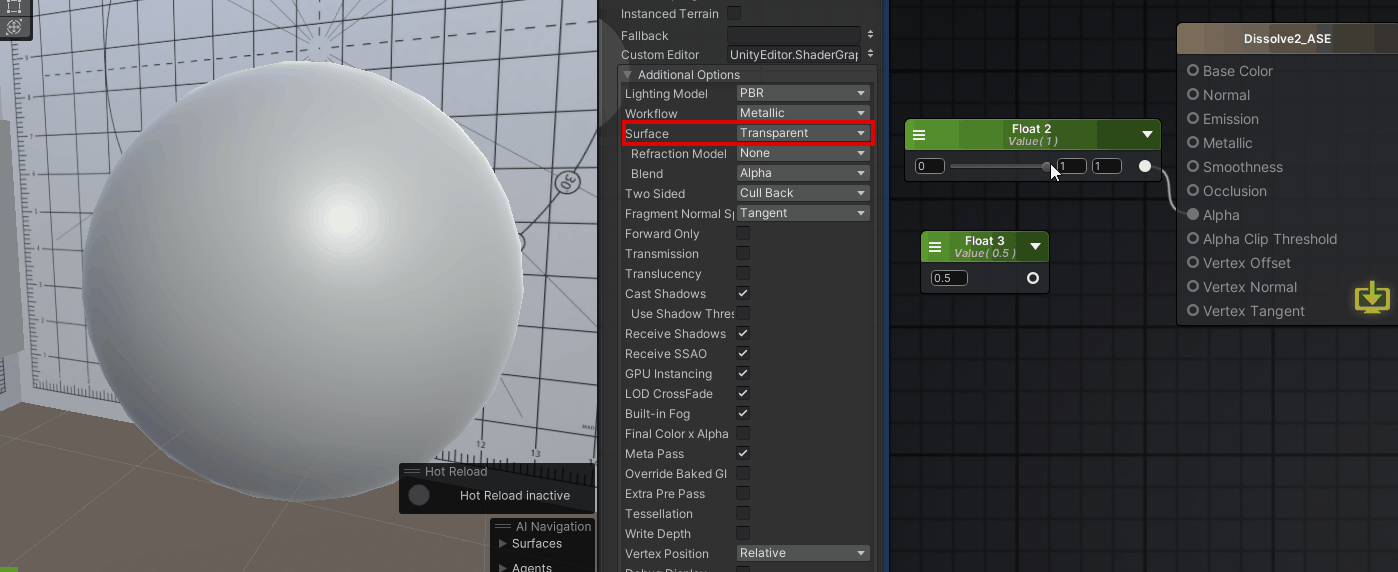

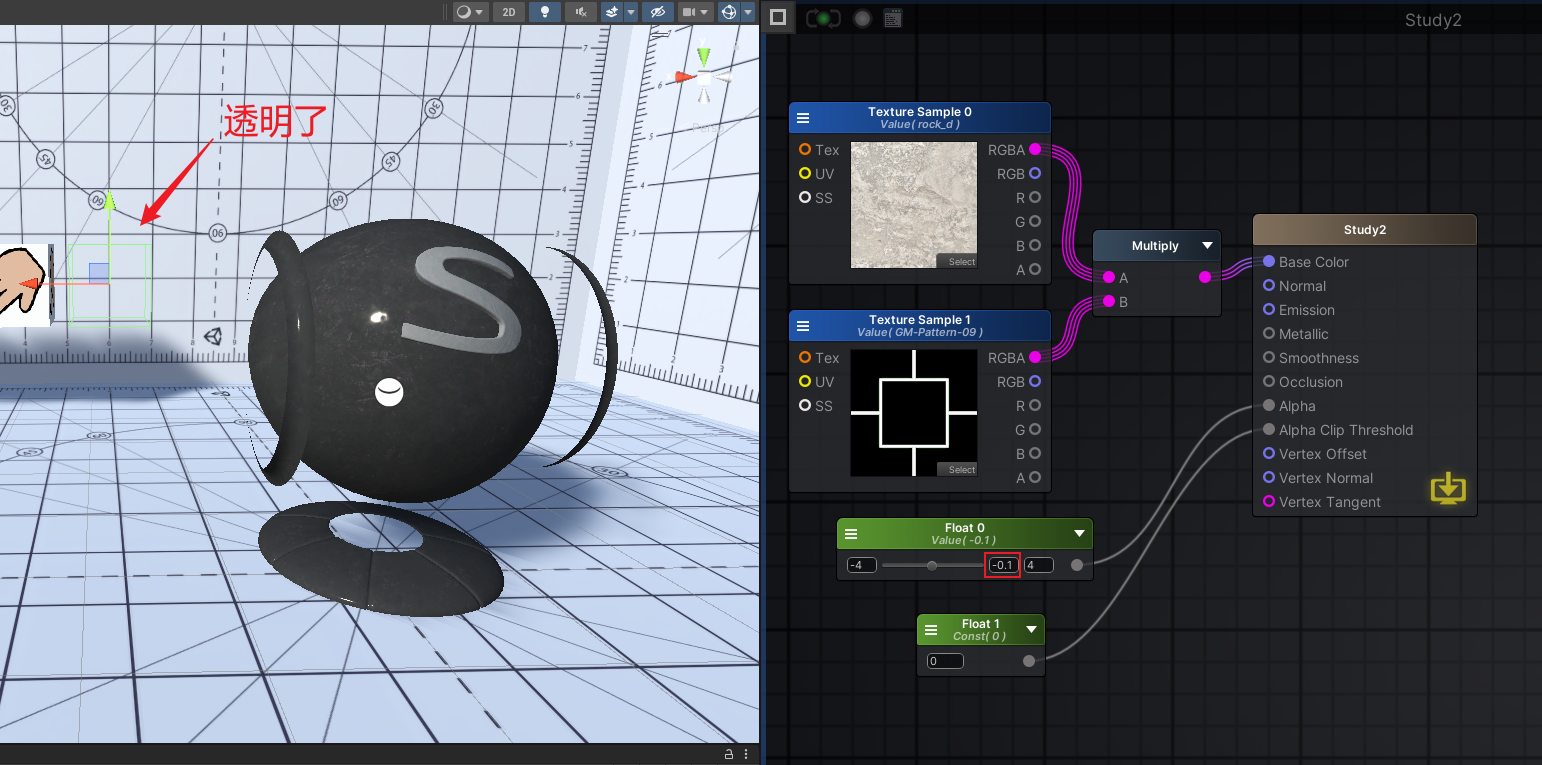

透明

需要将Surface设置为Transparent

  • Alpha(float)：范围为[0, 1]，从0完全透明，到1完全显示。如果设置了阈值需单独与阈值比较，比较方式与显隐一样
  • Alpha Clip Threshold(float)：显影阈值，Alpha大于这个数就显示，Alpha小于这个数就隐藏

只需要设置Alpha。如果设置了阈值，则还需与阈值相比较，控制显隐。

UV坐标

UV坐标是用于映射2D纹理到3D模型的坐标。在3D模型上的每个顶点都有一个对应的UV坐标，它告诉引擎在纹理上的哪个位置找到该顶点的颜色。

  • UV坐标的范围通常是从(0,0)到(1,1)。左下角是原点(0,0)，右上角是(1,1)。

  • 在三角形上，UV坐标会在三个顶点之间插值，以确保纹理正确地贴在整个三角形表面上。

节点

运算本身并不难，难的是需要将运算与图形相结合，并且不要把关键性的几个概念搞混

========数学运算符========

——加乘减除——

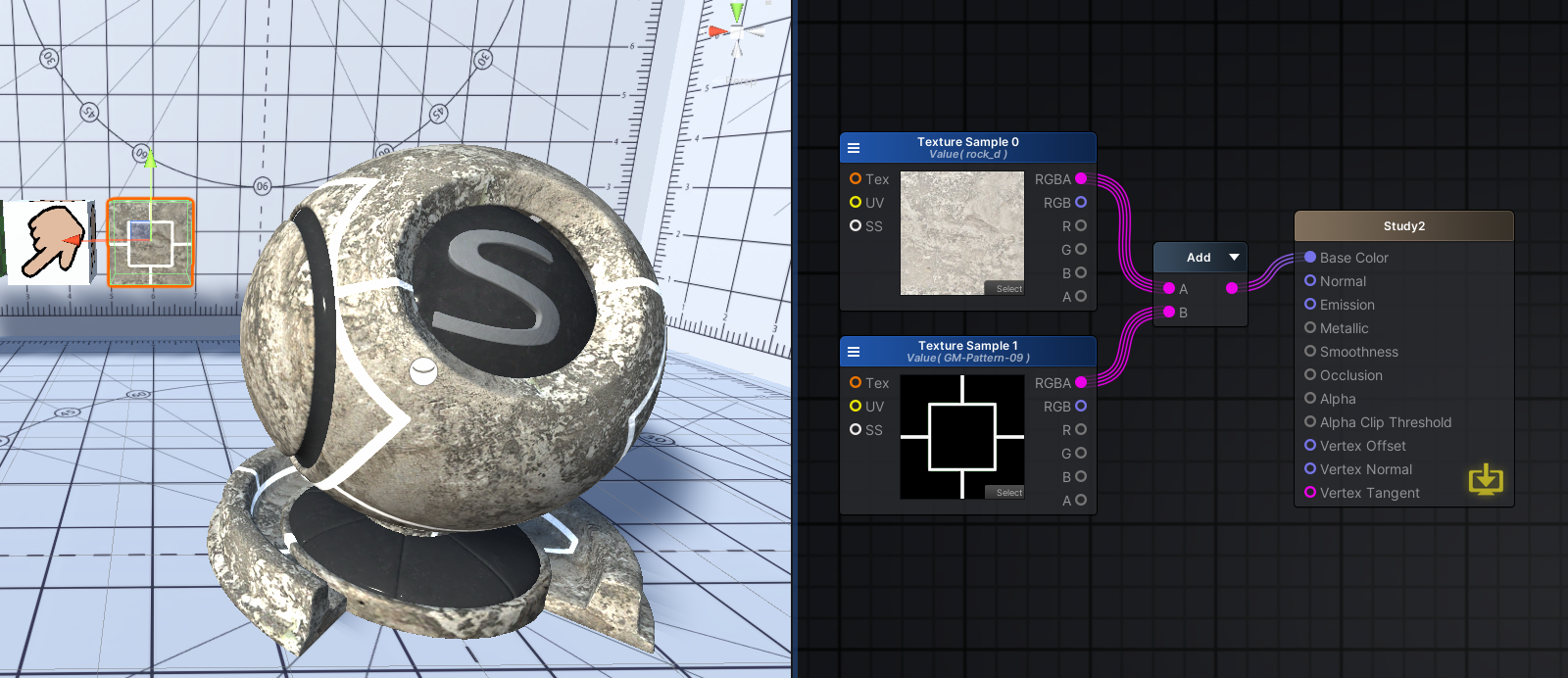

Add(相加)：叠加两个纹理

将两个Texture相加，通常是将一个纹理与遮罩(Mask)相加：

  • 白色RGB为1：同理，使颜色更亮

  • 黑色RGB为0：任何数加0等于本身，所以黑色部分显示内容不变

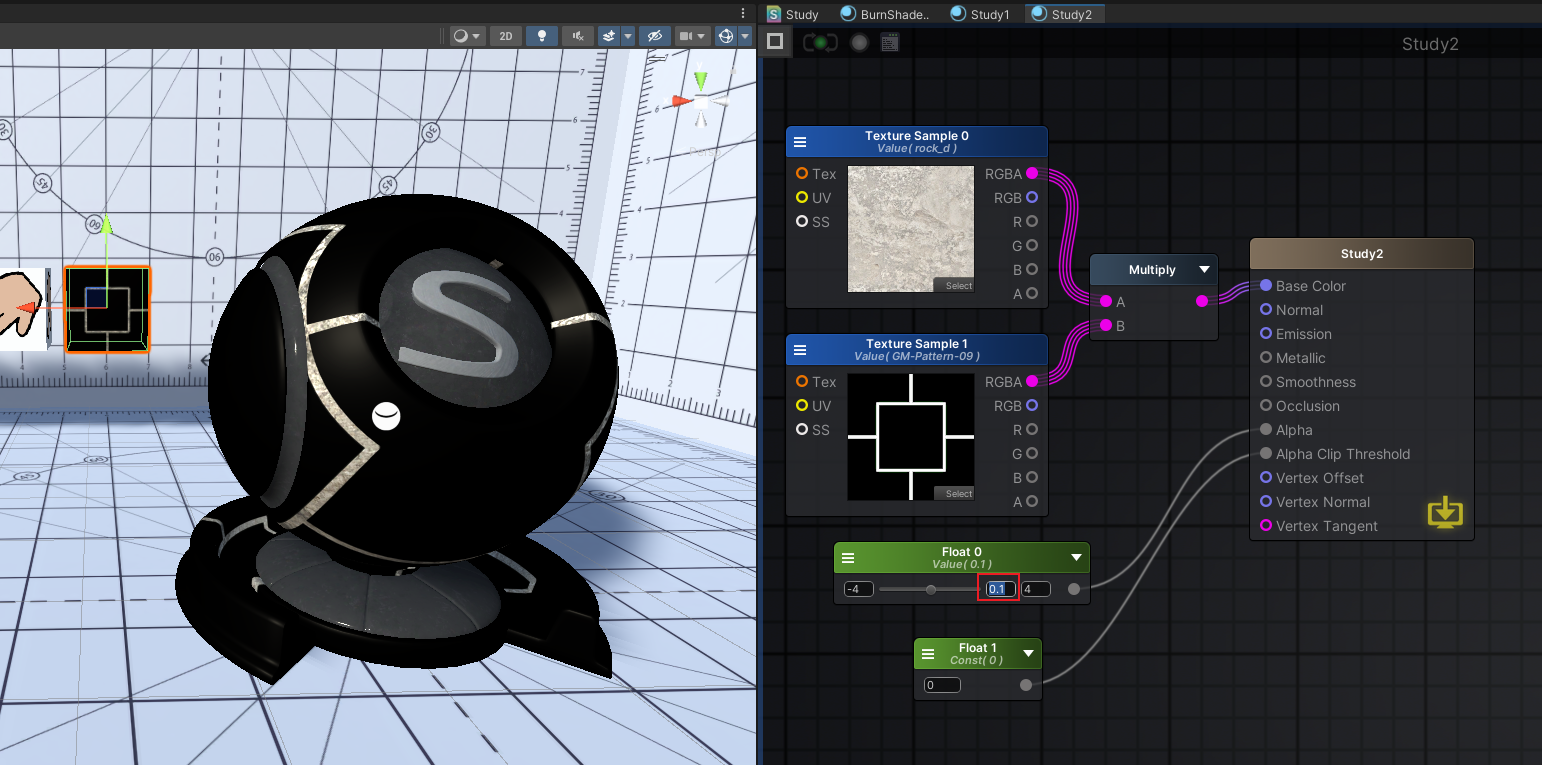

Multiply(乘法)

  • 数值乘法：如下图

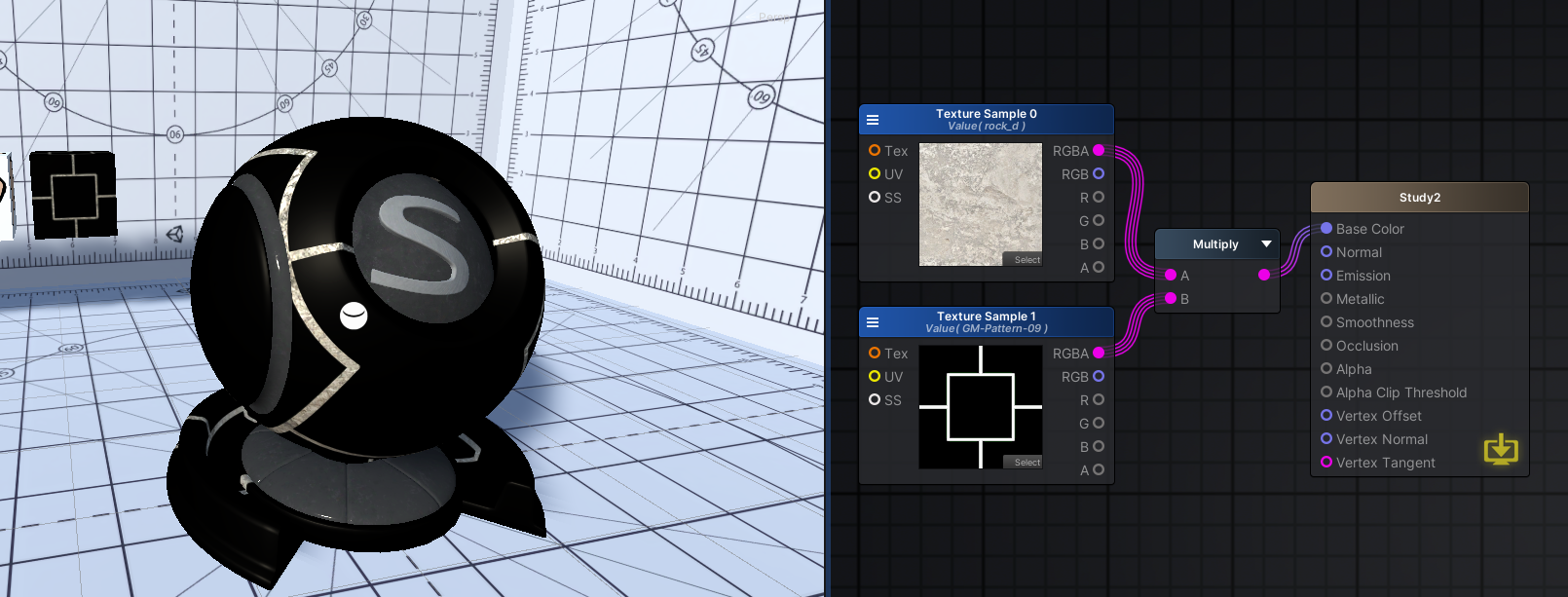

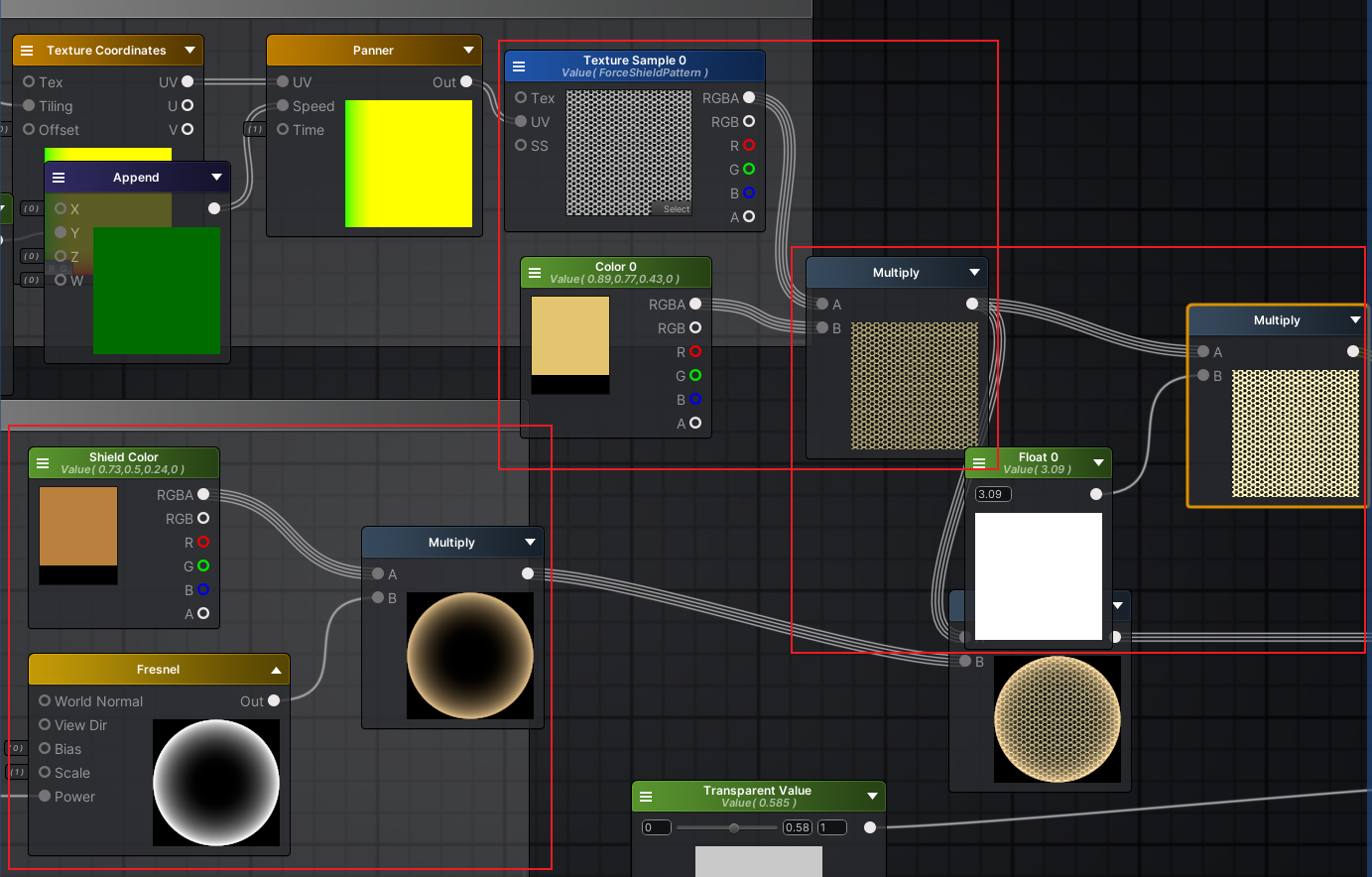

  • 纹理乘法：与遮罩相乘可以裁剪图片；与颜色相乘可以叠加颜色

NOTE：单数值乘法可交换位置，但是矩阵乘法不可交换位置

Subtract(减法)

更改Surface为Transparent可以设置透明度百分比，而不是单纯的显示/透明

这里只是一个扩展，继续我们的学习，将Surface改回Opaque

设置透明通道阈值Alpha Clip Threshold = 0，意味着当Alpha小于阈值使就会隐藏

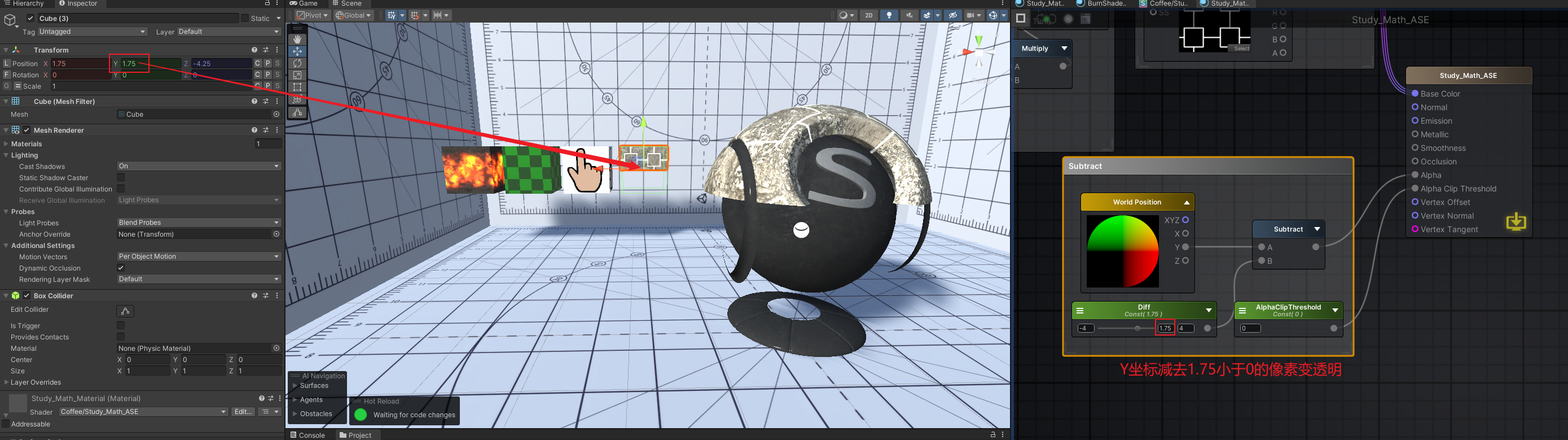

如下图所示，物体的每个像素都会计算一遍这个减法，如果该像素的Y坐标减去1.75小于0，就会变透明

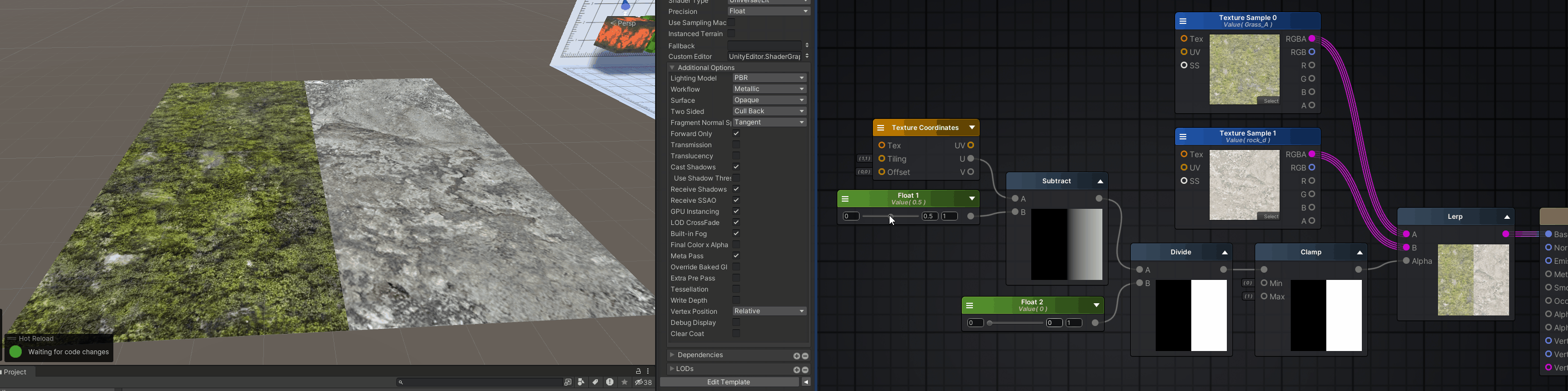

Divide(除法)：设置锐利度

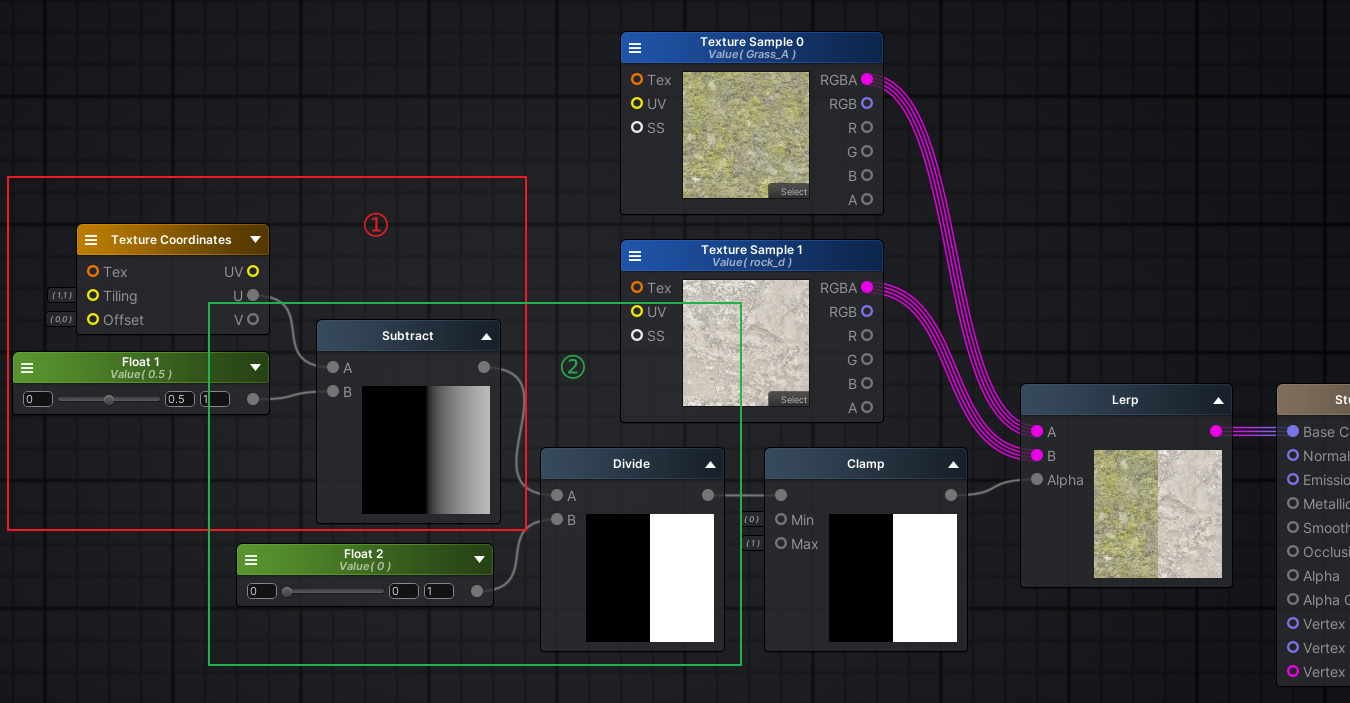

红框①的内容：

  1. 原本U输出的内容是：从左到右逐渐远离0到达1
  2. 与Float1 = 0.5f相减：
    • 左边：0 - 0.5 = 0.5，依然是黑色
    • 中间：0.5 - 0.5 = 0，变为黑色
    • 右边：1 - 0.5 = 0.5，变为灰色

绿框②的内容：

  1. 与Float2 = 0相除：
    • 左边：0 / 0 = 0，依然是黑色
    • 中间：0 / 0 = 0，依然是黑色
    • 中间偏右：0.00001 / 0 = 1，变为白色
    • 右边：0.5 / 0 = 1，变为白色

除以0时，若分子小于等于0 => 商为负无限大；若分子大于0 => 商为无限大。不建议除以0

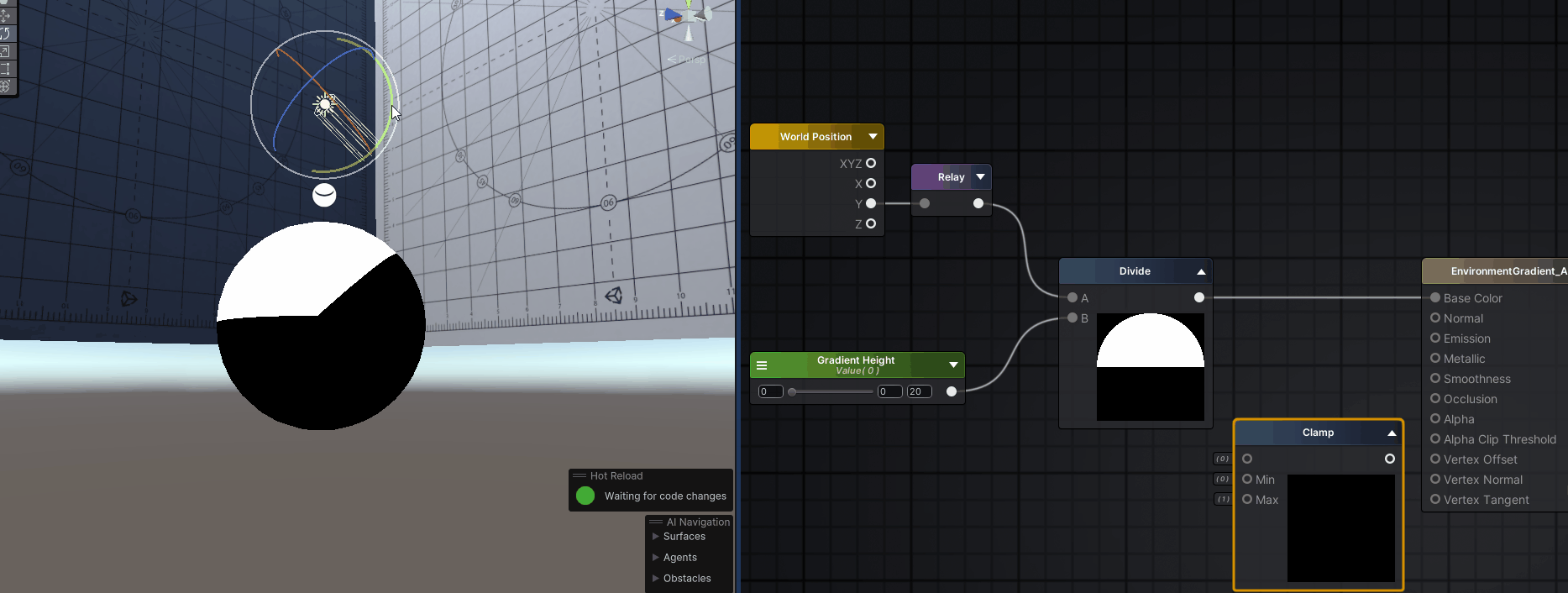

从下图可以看出除法一般是用来设置锐利度的

从下图可看出除法在某些情况下还与光照有关

——比较——

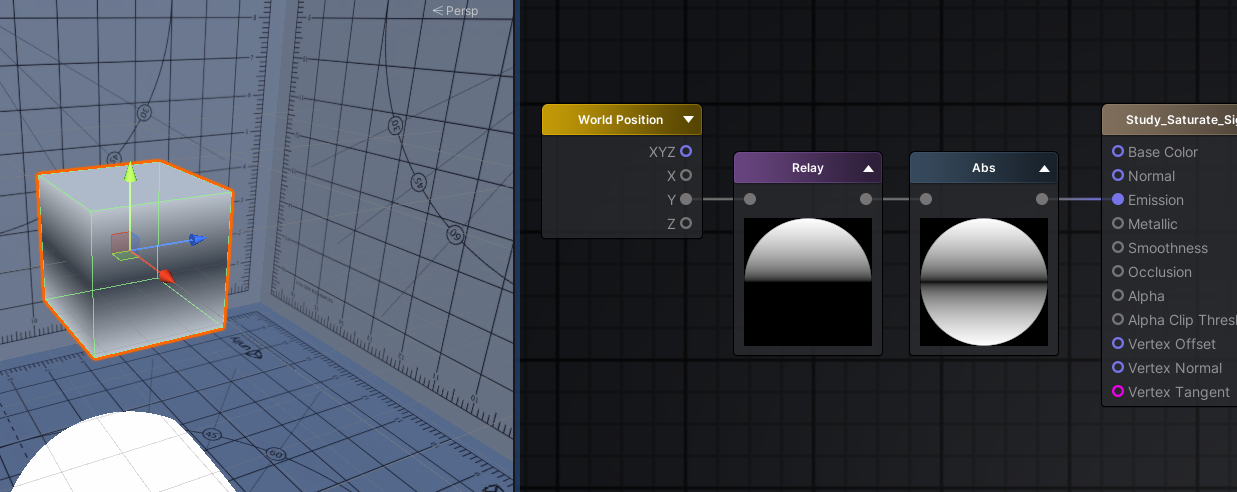

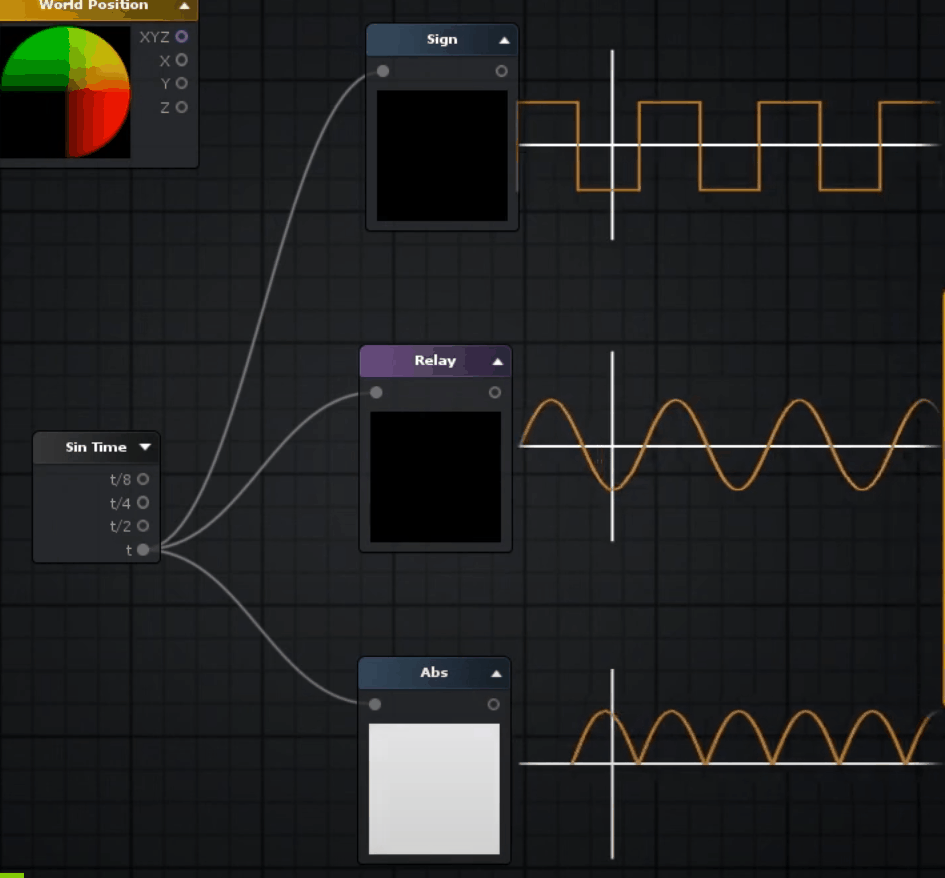

Abs(绝对值)

  • input < 0 => output = -input
  • input = 0 => output = 0
  • input > 1 => output = input

Tips：

Relay节点没有任何操作，只是为了Debug出图形

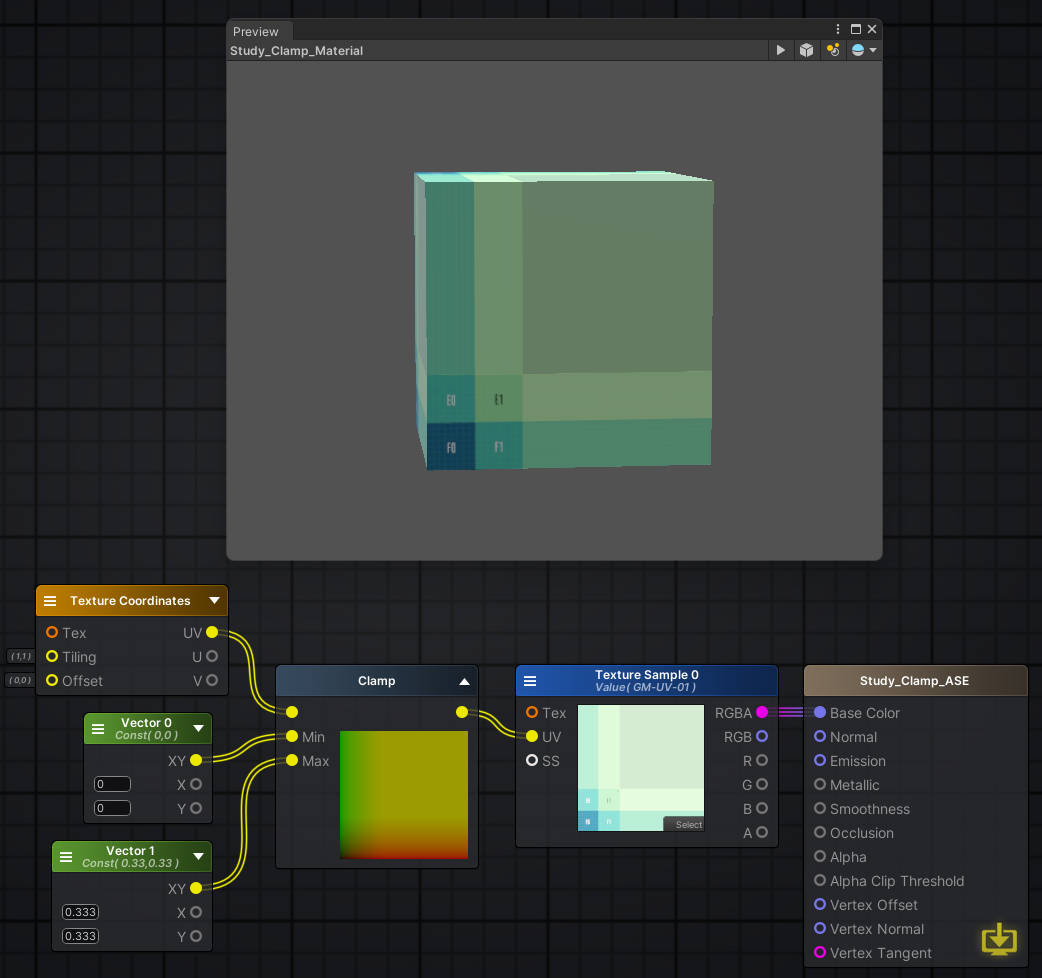

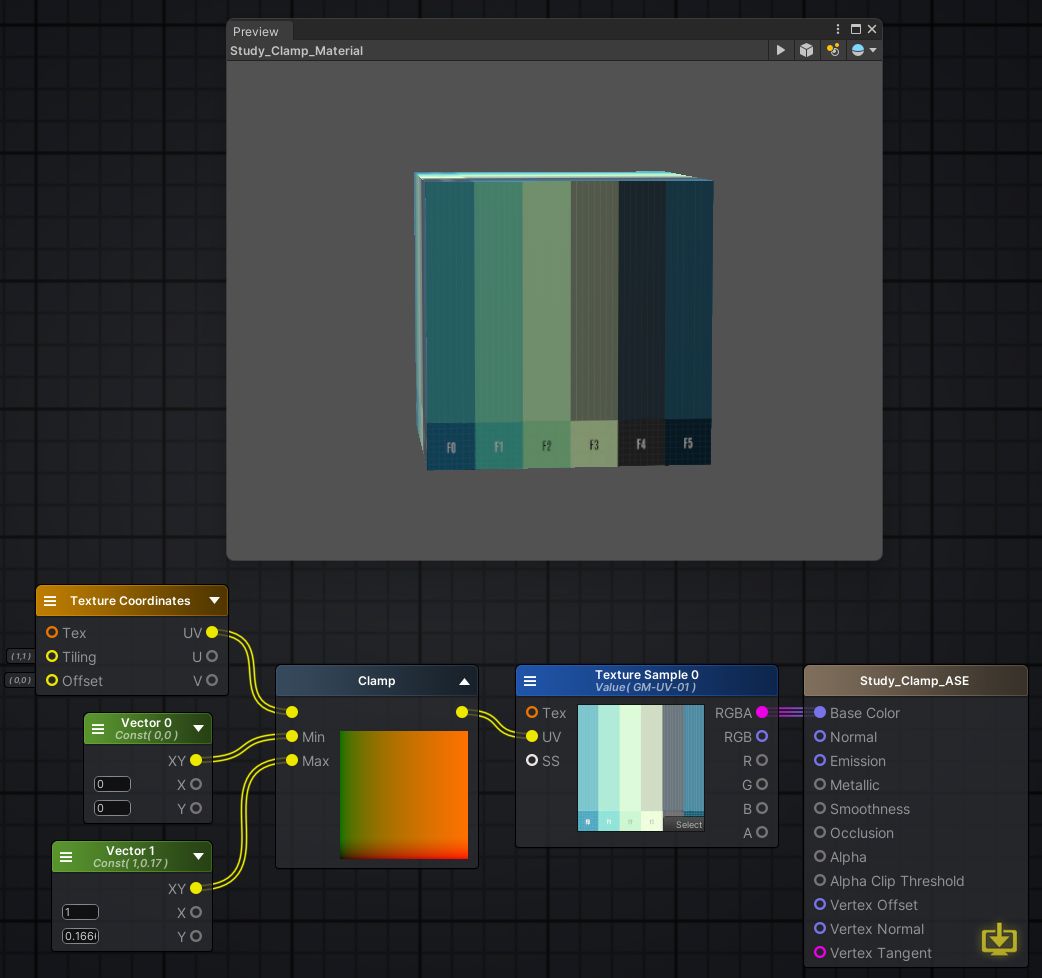

Clamp(限制)：控制显示的区域

  • input < Min => output = Min
  • Min < input < Max => output = input
  • input > Max => output = Max

将输入的值，控制在范围内

如果与纹理坐标配合，就能控制显示的区域

Tips：

需要与Scale节点区分开

  • Scale：裁剪掉其他区域
  • Clamp：其他区域依然显示，只是显示的不是原来的纹理，而是单色

Saturate(饱和)：归一化

  • input < 0 => output = 0
  • 0 < input < 1 => output = input
  • input > 1 => output = 1

常于Lerp节点配合

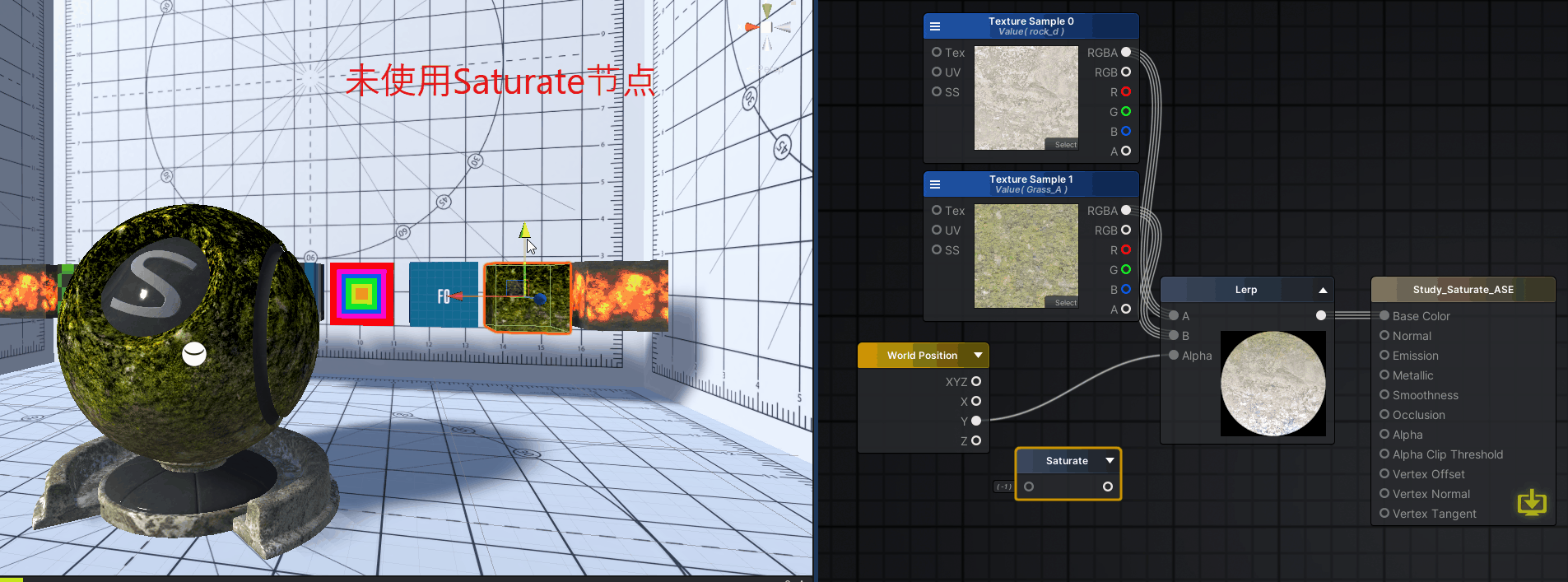

从下图可以看出，在使用Saturate节点之后，Y坐标大于1的值也是按1来计算的

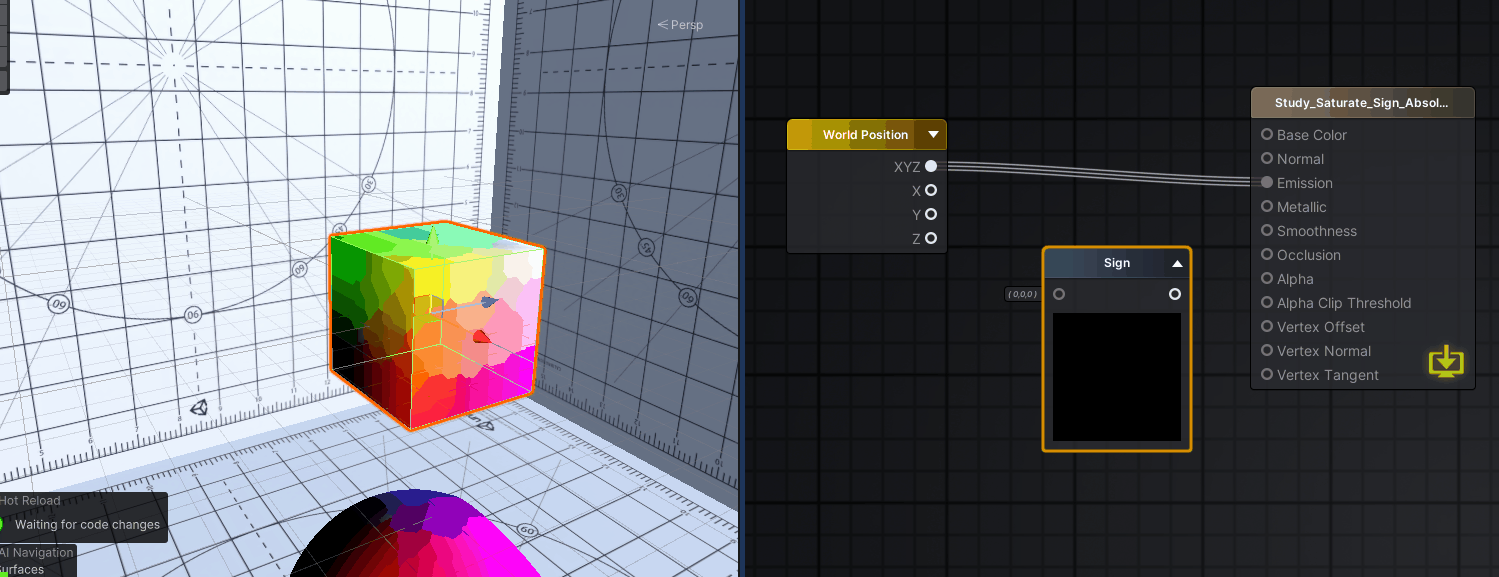

Sign(符号)：硬化

  • input < 0 => output = -1
  • input = 0 => output = 0
  • input > 0 => output = 1

Step(比较)：硬化

  • A<B => output = 1
  • A>B => output = 0

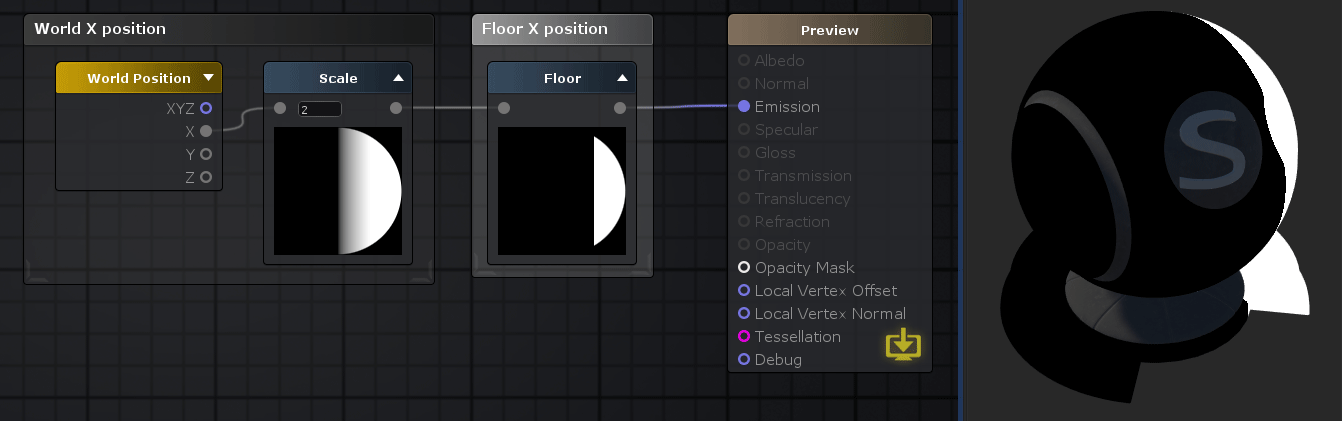

Floor(去尾)：向下取整

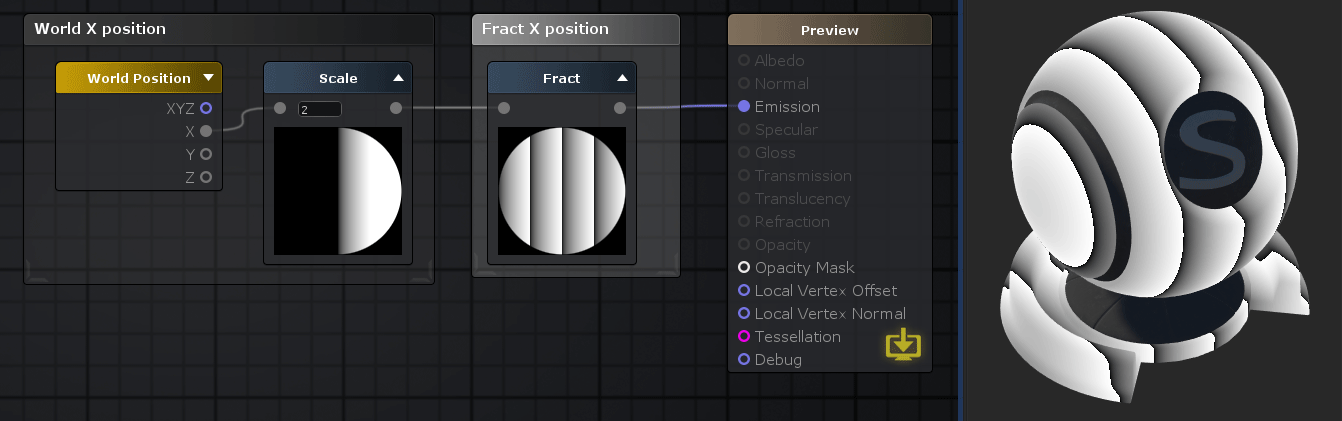

Fract(取小数)

内部所作的事类似于output = input - Floor(input)

——限制范围——

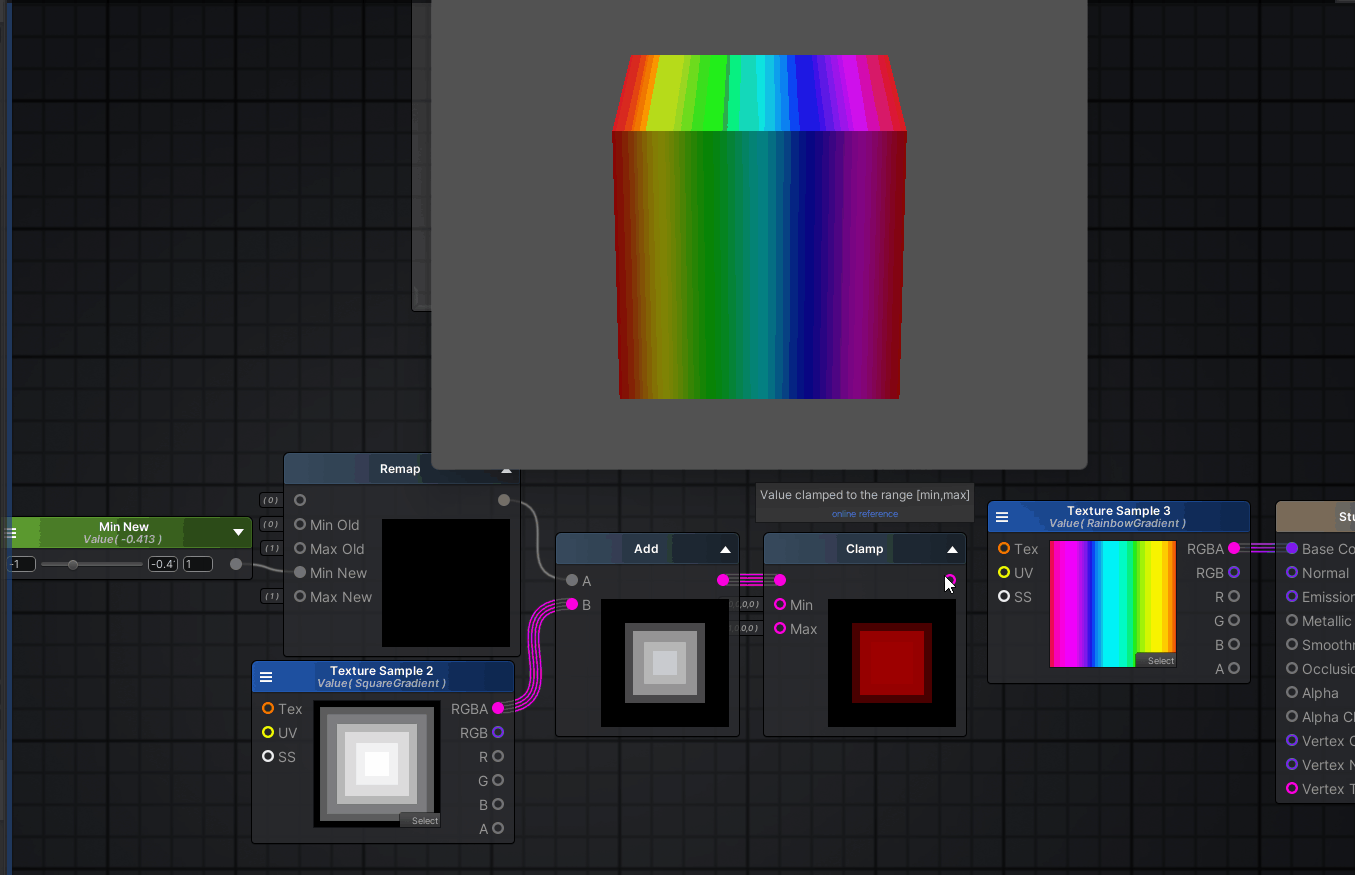

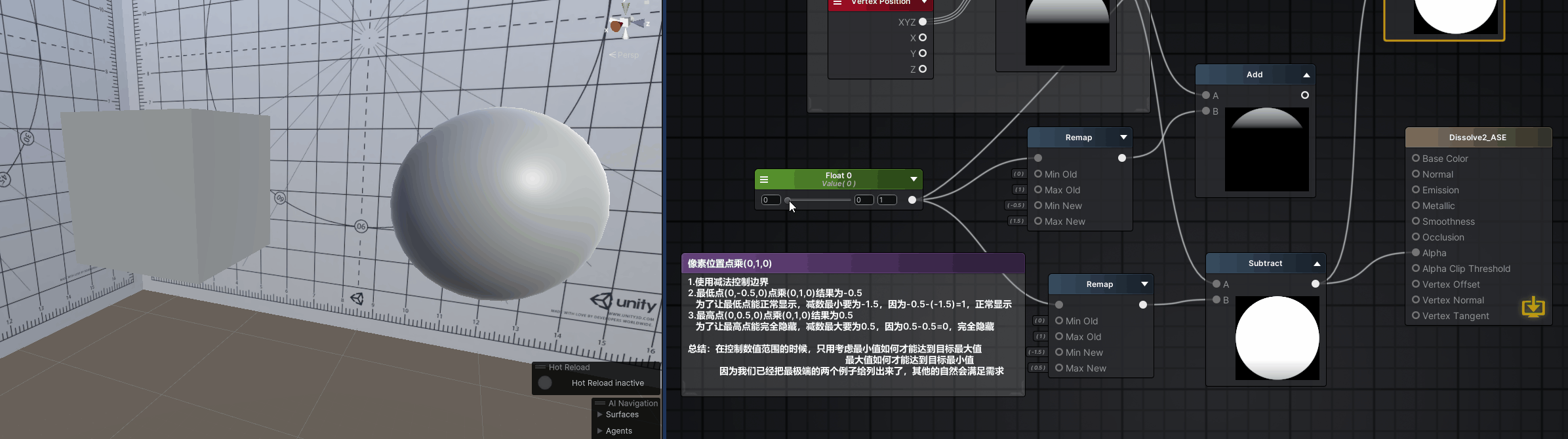

Remap(映射)：归一化

数据区间映射，将[Omin, Omax]上每个数映射到区间[Nmin, Nmax]上
$$
N_{xy} = \frac{N_{max} - N_{min}}{O_{max} - O_{min}} \times (O_{xy} - O_{min}) + N_{min}
$$

上述公式的Latex表达式：

1
N_{xy} = \frac{N_{max} - N_{min}}{O_{max} - O_{min}} \times (O_{xy} - O_{min}) + N_{min}

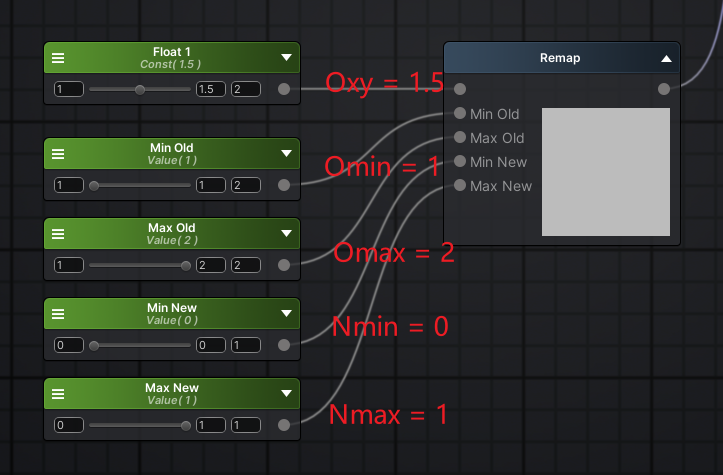

为方便理解，这里我们使用浮点数代替二维数，运作方式和结果是一样的
$$
\begin{split}
output &= \frac{1 - 0}{2 - 1} \times (1.5 - 1) + 0 \
&= 1 \times 0.5 \
&= 0.5
\end{split}
$$
最后输出的结果是0.5，与右边的颜色一样。

其实这里可以看出来，这里的数据很友好。Float1的值正好将[1, 2]映射到[0, 1]上了

  • 1 对应 0
  • 1.5 对应 0.5
  • 2 对应 1

小技巧：

在控制数值范围的时候，只用考虑

  • 最小值如何才能达到目标最大值
  • 最大值如何才能达到目标最小值

因为我们已经把最极端的两个例子给列出来了，其他的自然会满足需求

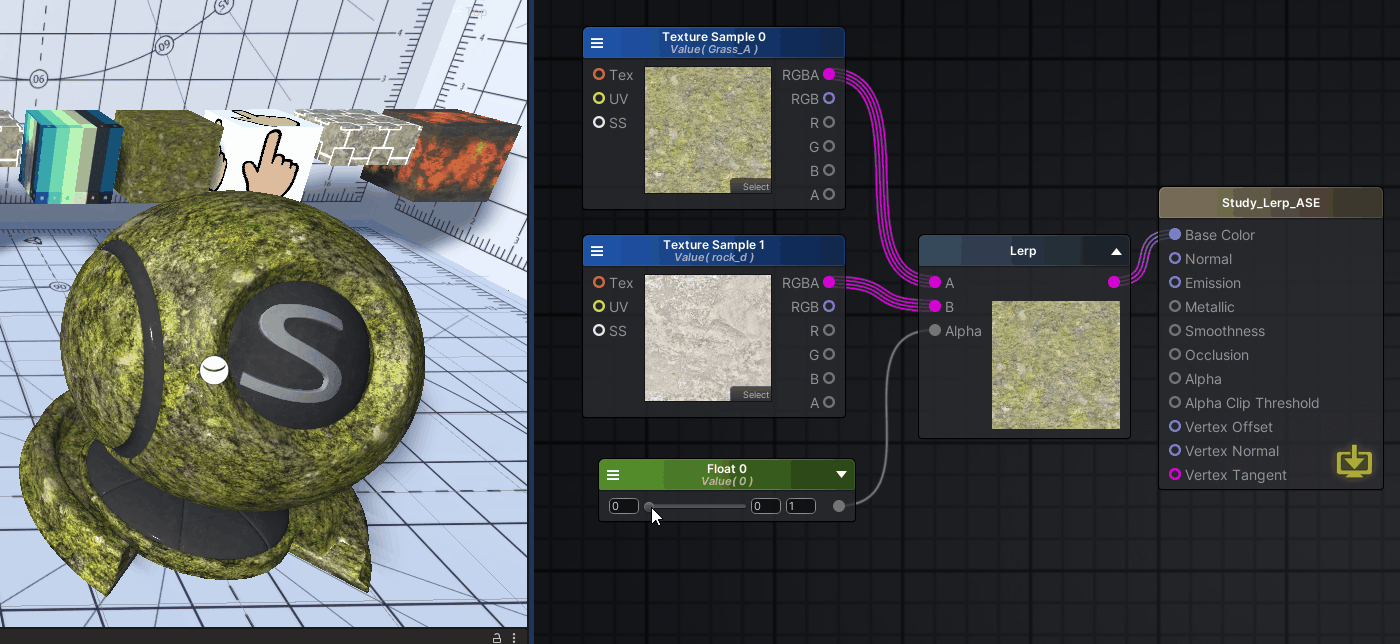

Lerp(线性插值)：融合两个纹理

融合两个纹理

—-反转—-

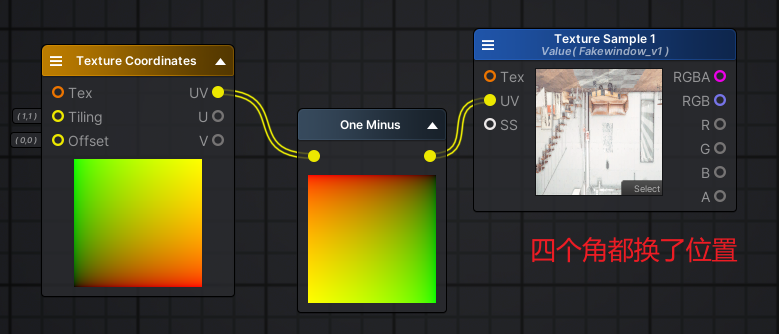

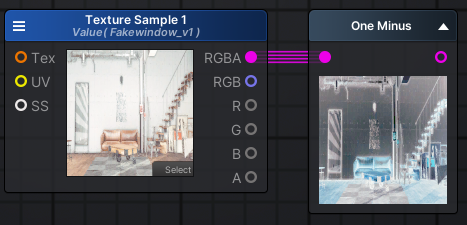

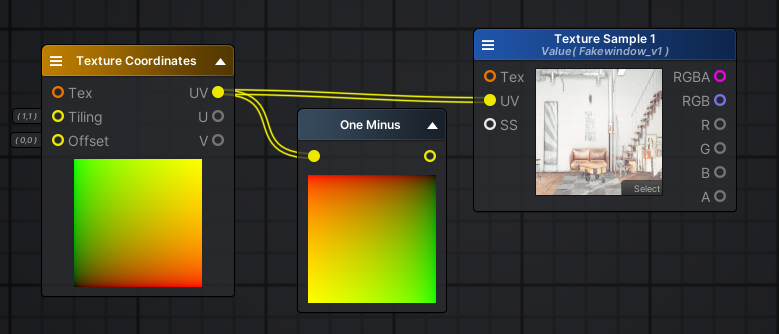

One Minus(1-)：1-input

out = 1 - input，对与UV坐标和遮罩很有用，可以将Texture纹理变为负片

  • UV坐标：翻转两次，右上角翻转到左下角，左上角翻转到右下角

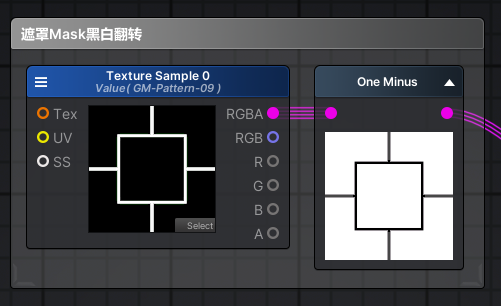

  • 遮罩Mash：黑白颜色翻转

  • 纹理：变为负片

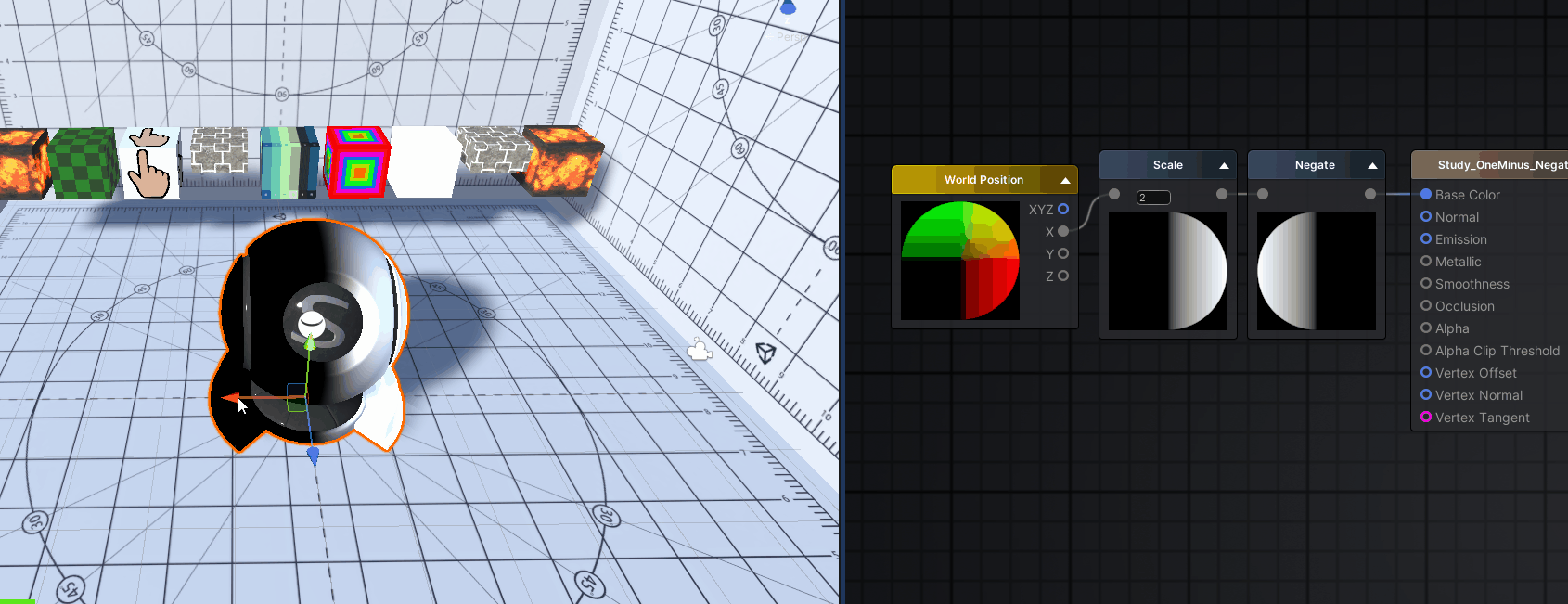

Negate(相反)：相反数

将输入的值变为相反数

Tips：

  • 世界坐标输出的Global Preview为球形

  • UV坐标和纹理是方形

——三角函数——

Tan(正切)

ATan(反正切)

——其他——

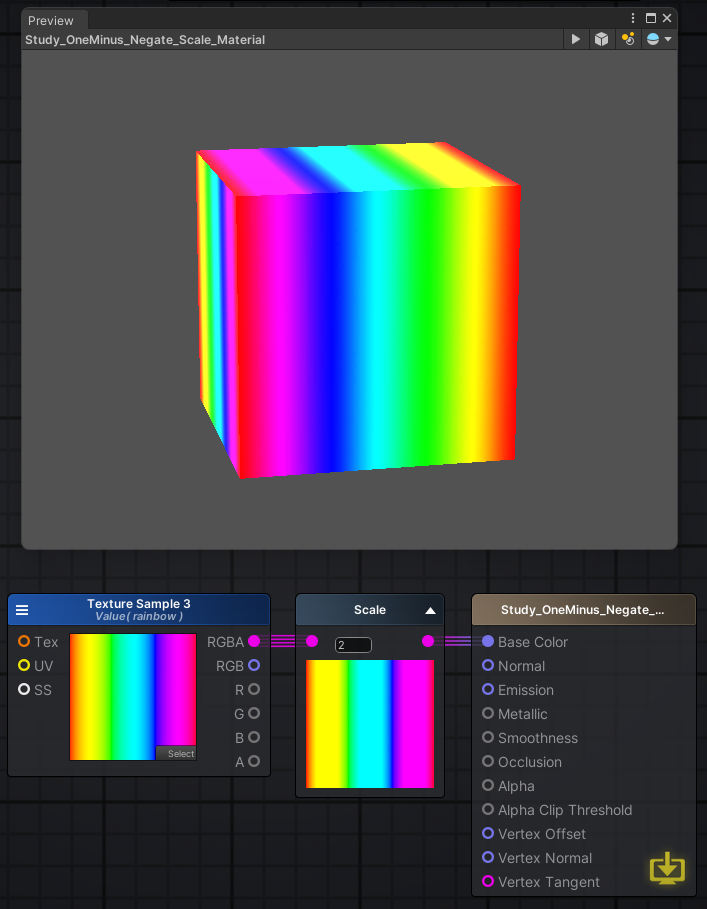

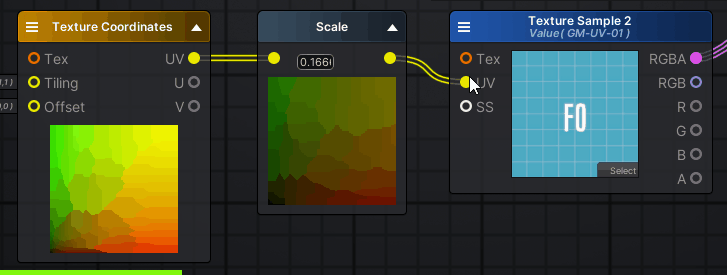

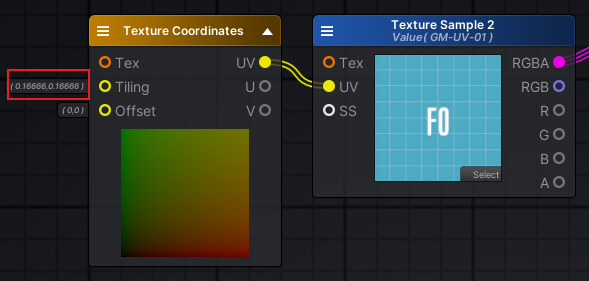

Scale(缩放)：裁剪区域

这个节点的Global Preview显示有问题，改变缩放数值后需要重新连接输入接口才能正常显示

  • UV坐标：改变纹理缩放大小（与Tilling作用一样，再与offset可以选择展示的位置）
  • 纹理：改变颜色的亮度

========UV坐标========

Texture Coordinates(UV坐标)

纹理坐标：定义纹理如何映射到3D资源上

  • Tiling：纹理填充
  • Offset：偏移参数

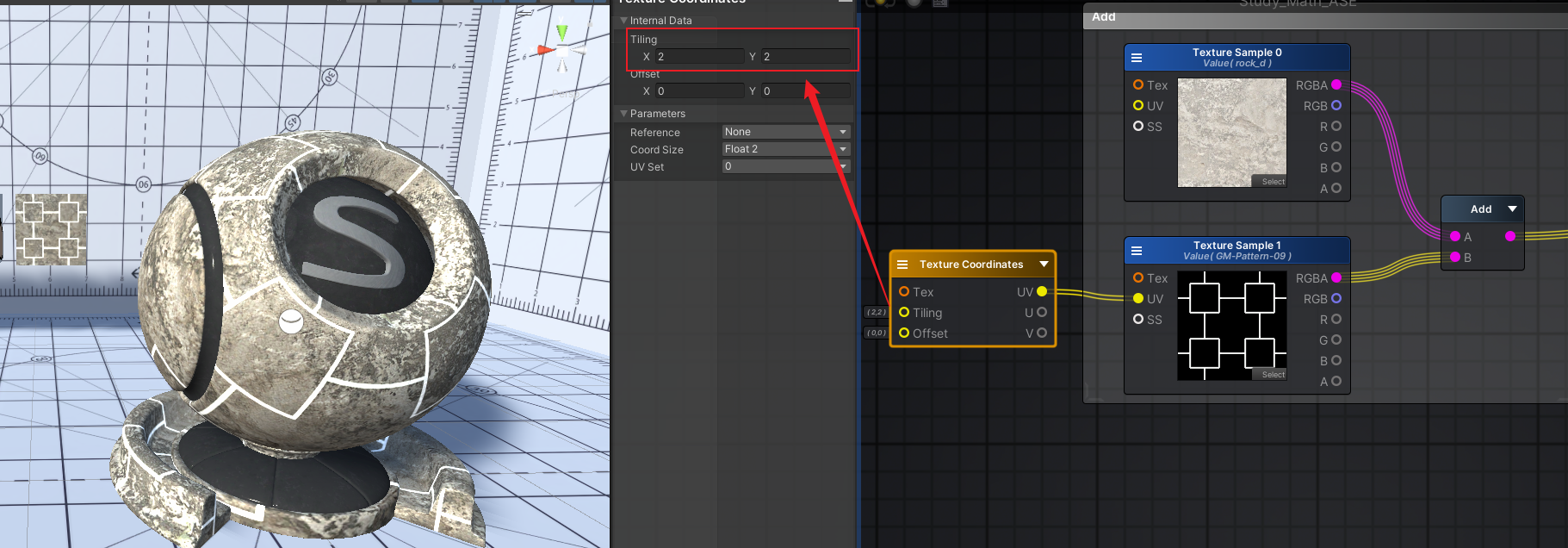

从下图可看出，设置Tiling为(2,2)之后，图片纹理在水平和垂直方向上各增加了一个纹理（前提是需要将Wrap Mode设置为Repeat）

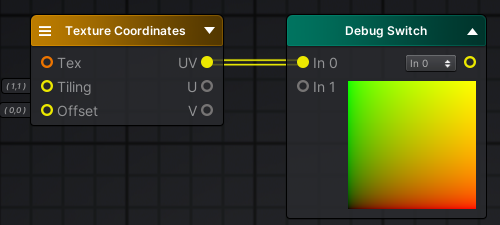

输出完整的纹理坐标

  • 左下角为(0, 0)，为黑色
  • 左上角为(0, 1)，为绿色
  • 右下角为(1, 0)，为红色
  • 右上角为(1, 1)，为黄色

这里的颜色只是为了方便表述描绘二维数值的大小，没有什么特殊的含义，不要被颜色给迷惑了（顺带一提颜色正好对应着RGBA中的(R, G)）

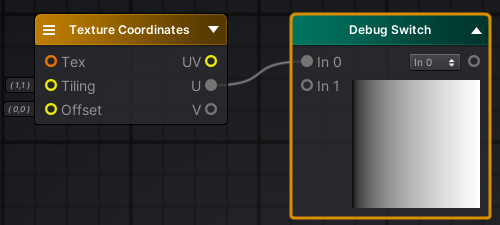

输出纹理的横坐标

  • 左边为0，右边为1
  • 从左到右逐渐远离0，到达1

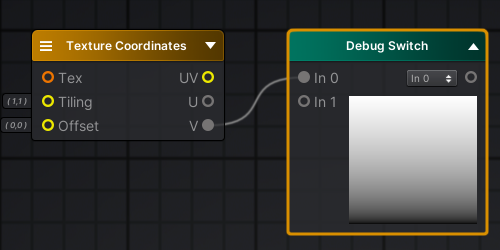

输出纹理的纵坐标

  • 下边为0，上边为1
  • 从下到上逐渐远离0，到达1

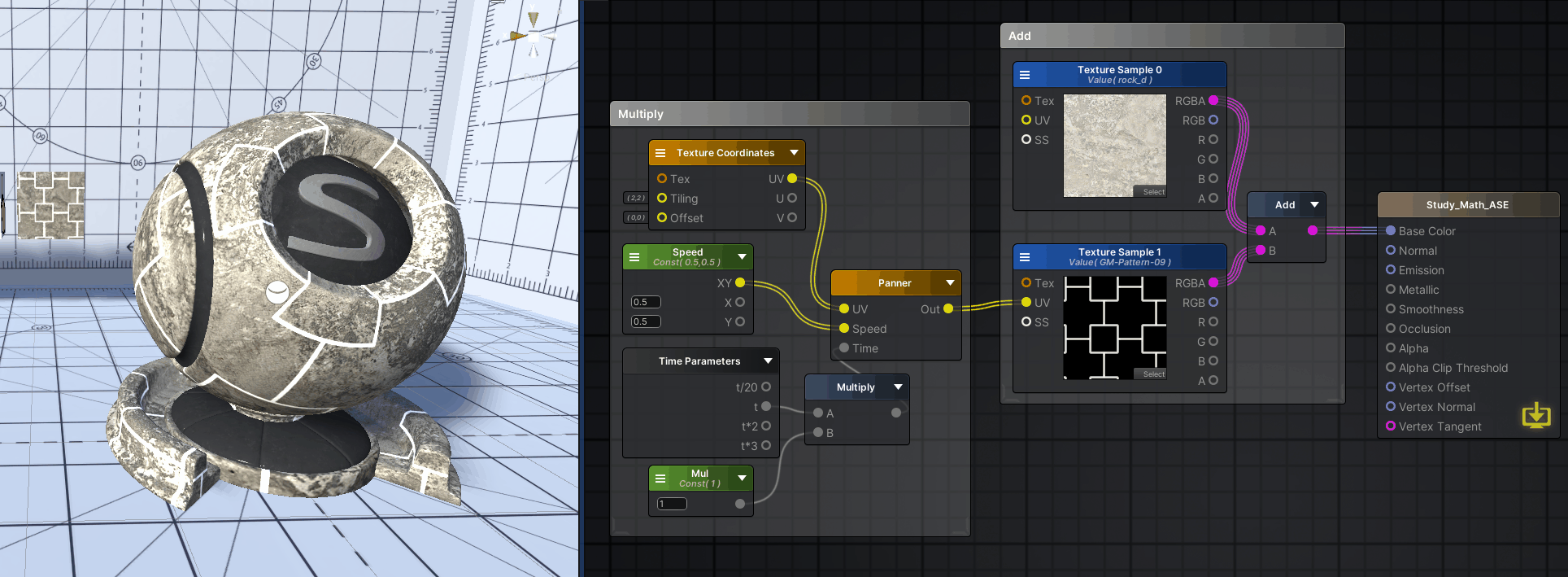

Panner(平移)：平移UV坐标

平移节点：根据Time按指定Speed移动UV坐标。若没指定速度，则使用默认速度

NOTE：使用的Texture必须将Wrap Mode设置为Repeat

========顶点========

Vertex Position

顶点位置坐标节点，输出每个顶点相对物体原点的坐标

  • 对于基础形状，如球形的最上方为(0, 0.5, 0)
  • 对于导入的物体，如人物，最上方为(0, 人物高度, 0)（并不是所有物体都是归一化的）
  • 每个像素点的值不会随着物体的移动、旋转改变，但是缩放会改变

========Time========

Time Parameters(时间)

时间参数节点：输出Unity内部经过的时间(以秒为单位)
